B&BC Vpusť horská šikmá 124/62/153-111.5/20 L
| Ceny: | |
|---|---|
| Výrobní závod Zbůch: | 24 491,61 Kč vč. DPH / ks |
| Prodejní sklad: | 24 491,61 Kč vč. DPH / ks |
Trvale skladem: NE
V případě požadavku na dodání zboží, které není vedeno jako skladová zásoba (tzn. označení "trvale skladem"), účtujeme přirážku.
Popis
- Horská vpusť THV 1240/620/1530 mm (vnitřní rozměry), tloušt´ka stěn 130 mm tloušt´ka dna 115 mm
- Výrobek slouží k regulaci a odvodnění povrchových vod i jako usazovací nádrž o základním objemu 1,176 m3
- Železobetonová (drátkobetonová) konstrukce je dimenzována na místa pro zabudování dle Skupiny 1 (tř. A15 zkušební zatížení 15 kN = 1,5 t) tj. plochy používané výlučně chodci a cyklisty
- Výrobek je standardně osazen 3 ks plastových stupadel
- Výrobek je standardně osazen 8ks závěsů Pfeifer RD 20 á 4ks po šířce
- Výrobek je možno dodávat i se zkosenou horní plochou pod úhlem 15° a 25°
- Výrobek je opatřen otvorem 200 mm nebo 300 mm na levé či pravé straně
- Vyhovuje prostředí XF4
Pro výrobky platí:
PN OBB 72 3116, ČSN EN 1917
Certifikace:
ES Prohlášení o shodě dle ČSN EN 1917
Technické informace
- Vnitřní rozměry délka:1240 mm
- Vnitřní rozměry šířka:620 mm
- Vnitřní rozměry výška:1530/1115 mm
- Průměr otvoru:200 mm
- Množství:1 ks/pal
- Hmotnost:2208 kg/ks
- Množství na kamion 24t:10 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (350.78 KB)
- Osvědčení SŽDC (640.56 KB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres DXF (3.46 MB)

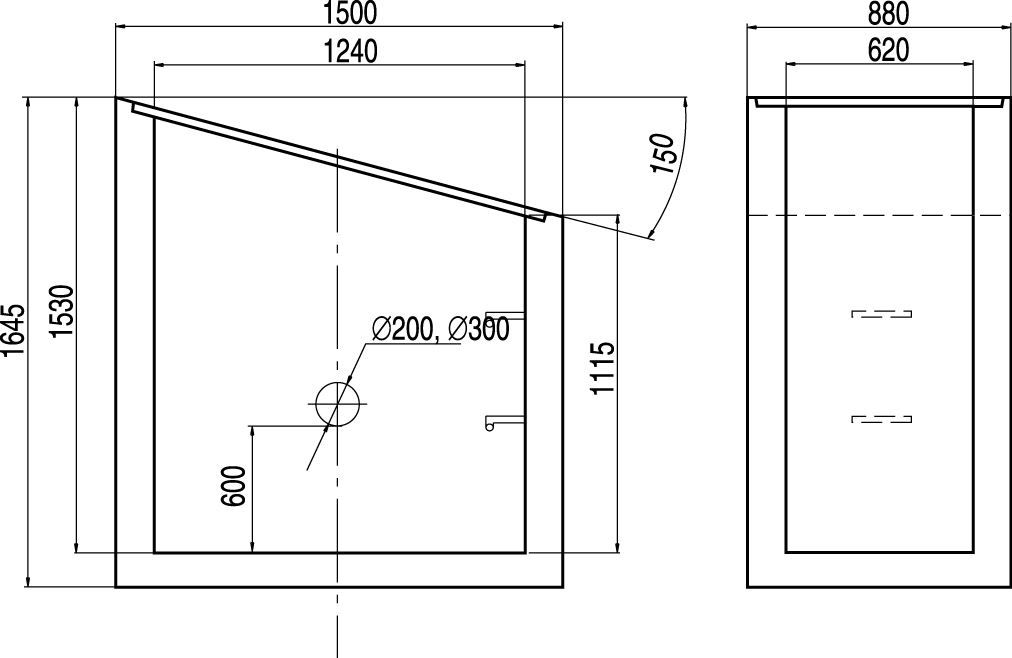

Technické výkresy
- Technický výkres JPG (143.79 KB)
Technické listy
- Technický list (403.95 KB)
Postupy
- Zásady montáže šachtových prvků (71.37 KB)
