Mříž s rámem D400 ( KM15P ), s pantem, prohnutá, 500x500 mm
| Ceny: | |
|---|---|
| Výrobní závod Zbůch: | 4 496,36 Kč vč. DPH / ks |
| Prodejní sklad: | 4 496,36 Kč vč. DPH / ks |
Trvale skladem: ANO
Popis
- Mříže slouží k zakrytí otvorů uličních vpustí, které ústí na dopravních plochách
- Místa pro zabudování dle Skupiny 3 (třída mříže C 250 - zkušební zatížení 250 kN = 25 t) dle ČSN EN 124 - KM18P – 30/50 cm
- Pro vtokové mříže umístěné v ploše odvodňovacích proužků komunikace, která měřeno od hrany obrubníku, zasahuje nejvíce 0,5 m do vozovky a nejvíce 0,2 m do chodníku
- Místa pro zabudování dle Skupiny 4 (třída mříže D 400 - zkušební zatížení 400kN = 40t) dle ČSN EN 124, KM11 RD (CURB KING) – 48/70 cm, KM12, KM12P, KM15, KM15P, KM14P– 50/50 cm
- Vozovky pozemních komunikací, zpevněné krajnice a parkovací plochy, které jsou přístupné pro všechny druhy silničních vozidel
- Vtokové plastové mříže Rovasco třídy D400 - M 500 D s rámem BE - GU
- Samostatná mříž třídy D400 – M500.
Obchodní zboží:
KASI spol.s r.o. (litinové),
Poly Plast s.r.o. (plast. mříž Rovasco)
Technické informace
- Délka:500 mm
- Šířka:500 mm
- Výška:160 mm
- Hmotnost:1088 kg/pal
- Množství:16 ks/pal
- Hmotnost:68 kg/ks
- Množství na kamion 24t:352 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (350.44 KB)
- Zpráva o dohledu (1.3 MB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres Revit (388 KB)
- Technický výkres DWG (239.85 KB)

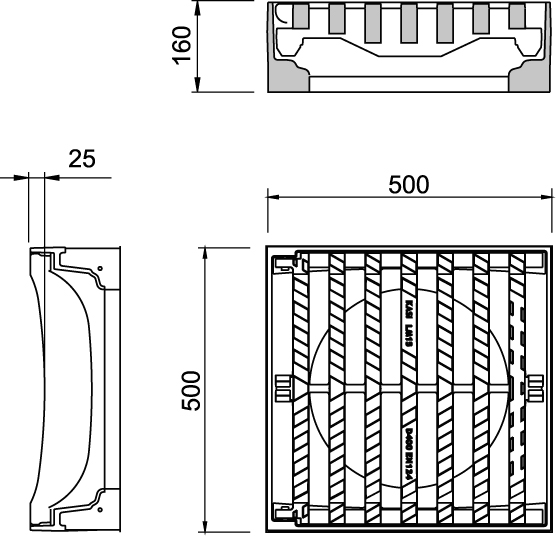

Technické výkresy
- Technický výkres JPG (151.39 KB)
Technické listy
- Technický list (468.19 KB)
