B&BC Trouba TZD 50/220 IT
Ceny: | |
---|---|
Výrobní závod Zbůch: | 8 691,43 Kč vč. DPH / ks |
Prodejní sklad: | 8 691,43 Kč vč. DPH / ks |
Trvale skladem: ANO
Technické informace
- Délka:2200 mm
- Vnitřní průměr:500 mm
- Tloušťka stěny:85 mm
- Hmotnost:950 kg/ks
- Třída únosnosti:200 kN/m2
- Množství na kamion 24t:25 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (639.19 KB)
- Montážní návod (2.14 MB)
- Osvědčení SŽDC (888.76 KB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres DXF (46.33 KB)
Technické výkresy

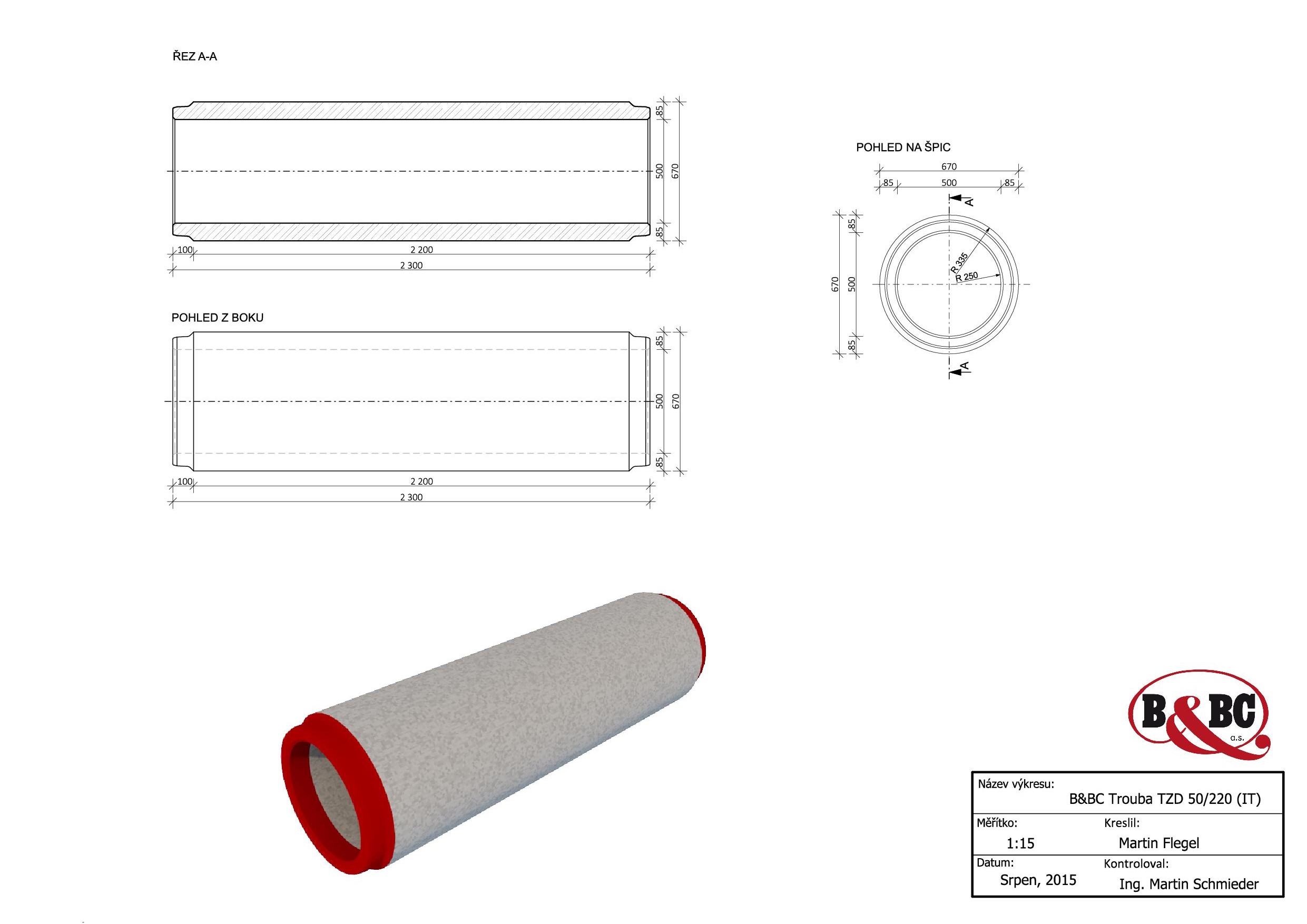

- Technický výkres JPG (299.81 KB)
Technické listy
- Technický list (404.45 KB)
Postupy
- Zásady montáže a osazení šachtových prvků (71.37 KB)
