B&BC Trouba TBD 80/220 IT
| Ceny: | |
|---|---|
| Výrobní závod Zbůch: | 12 145,98 Kč vč. DPH / ks |
| Prodejní sklad: | 12 145,98 Kč vč. DPH / ks |
Trvale skladem: ANO
Technické informace
- Délka:2200 mm
- Vnitřní průměr:800 mm
- Tloušťka stěny:130 mm
- Hmotnost:2120 kg/ks
- Třída únosnosti:170 kN/m2
- Množství na kamion 24t:11 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (422.48 KB)
- Montážní návod (2.14 MB)
- Osvědčení SŽDC (888.76 KB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres DXF (54.83 KB)

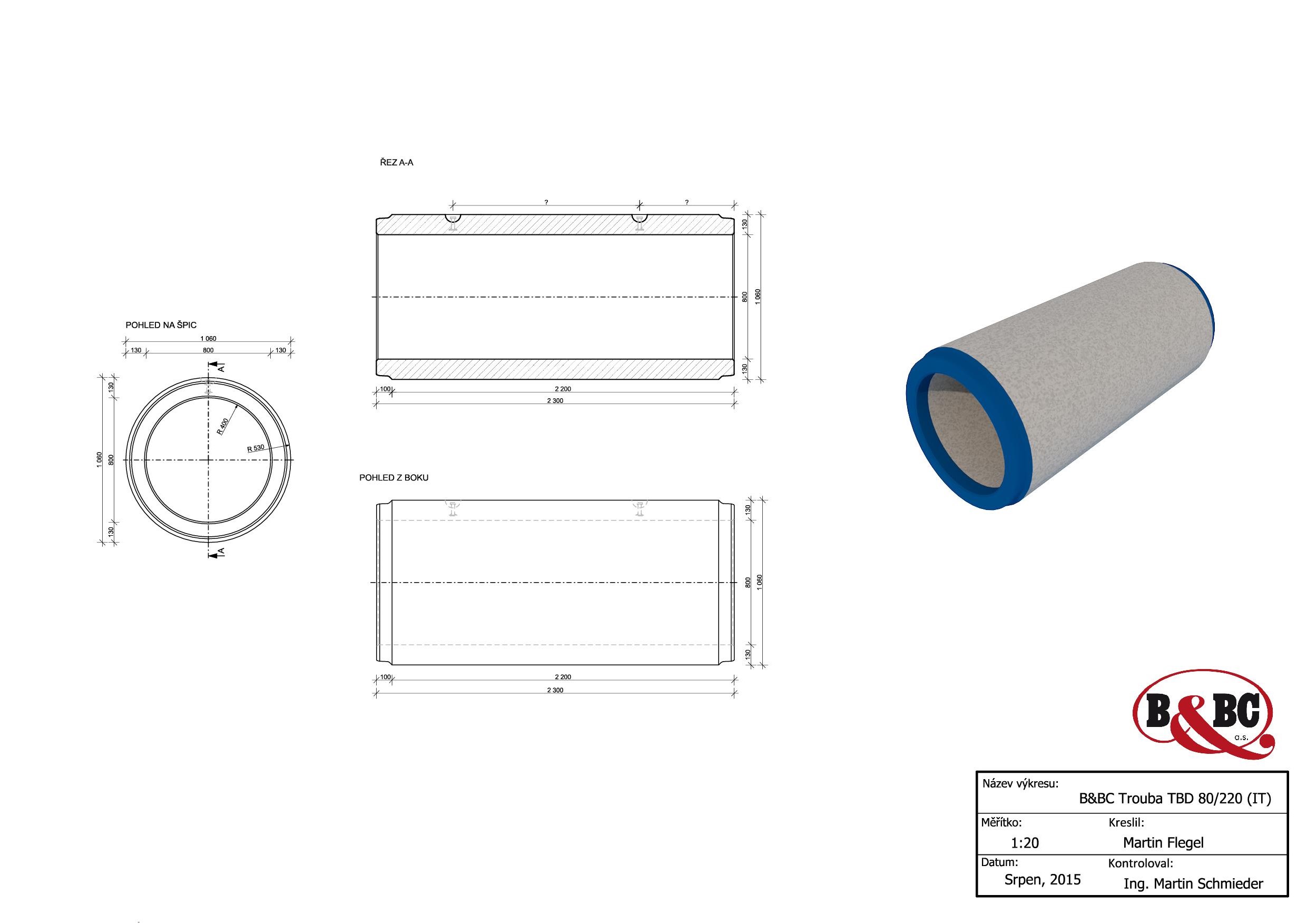

Technické výkresy
- Technický výkres JPG (272.6 KB)
Technické listy
- Technický list (404.45 KB)
Postupy
- Zásady montáže a osazení šachtových prvků (71.37 KB)
