B&BC Poklop studniční 130/8
| Ceny: | |
|---|---|
| Výrobní závod Zbůch: | 2 680,15 Kč vč. DPH / ks |
| Prodejní sklad: | 2 680,15 Kč vč. DPH / ks |
Trvale skladem: ANO
Popis
Technický popis:
- Výrobek slouží k překrytí studní, jímek, vpustí
- Dvoudílný prvek, spojený na sraz
- Poklopy je možno vyrobit s průchodkou pro osazení pumpy - velikost a umístění je nutno specifikovat na objednávce
- Výrobky jsou opatřeny závěsným prvkem Pfeifer RD16 pro manipulaci s lanovým okem :
- ø 1300 mm - bez Pfeifer RD 16
- ø 1500 mm - celkem 4 ks Pfeifer RD 16, á 2 ks polovina poklopu
- ø 2000 mm - celkem 4 ks Pfeifer RD 16, á 2 ks polovina poklopu
- Výrobek z hutného železobetonu
Pro výrobky platí:
PN OBB 72 3101
Certifikace:
Prohlášení o shodě dle NV č.163/2002 Sb. ve znění NV č. 312/2005 Sb. - TBS
Technické informace
- Výška:80 mm
- Vnější průměr:1300 mm
- Hmotnost:1350 kg/pal
- Množství:5 ks/pal
- Hmotnost:270 kg/ks
- Qn:4 kN/m2
- Množství na kamion 24t:80 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (264.03 KB)
- Osvědčení SŽDC (640.56 KB)
- Montážní návod (2.43 MB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres DXF (295.01 KB)

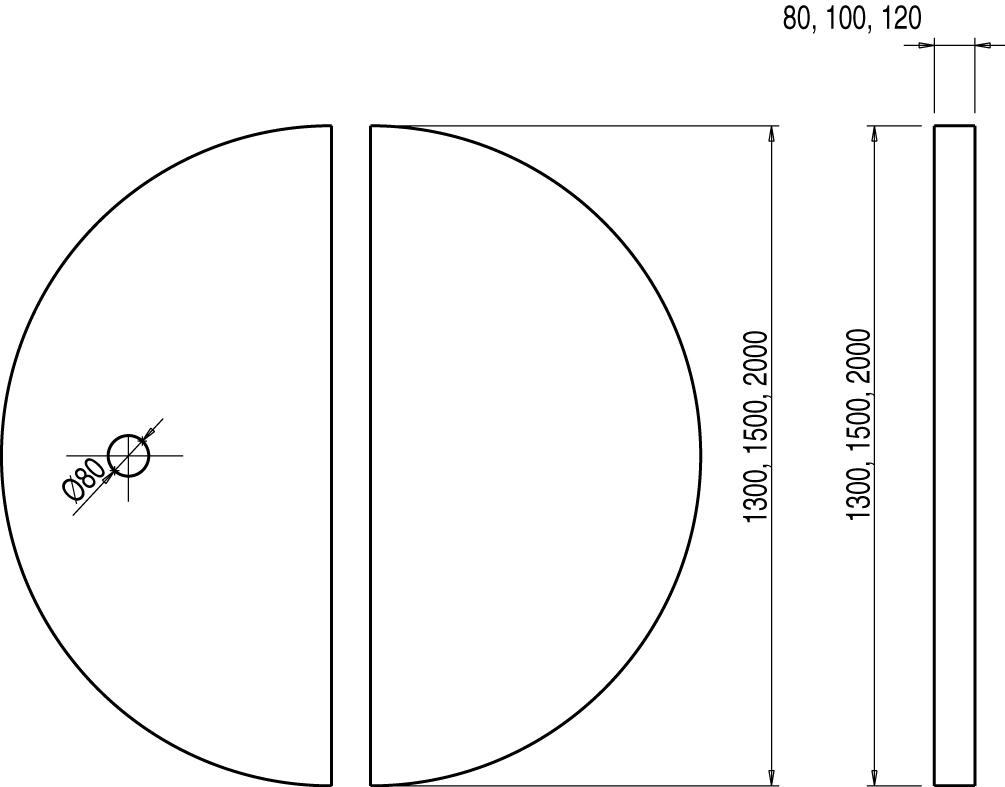

Technické výkresy
- Technický výkres JPG (104.88 KB)
Technické listy
- Technický list (423.56 KB)
Postupy
- Zásady montáže šachtových prvků (71.37 KB)
