B&BC nástavec horské vpusti 30
| Ceny: | |
|---|---|
| Výrobní závod Zbůch: | 5 685,79 Kč vč. DPH / ks |
| Prodejní sklad: | 5 685,79 Kč vč. DPH / ks |
Trvale skladem: ANO
Popis
- Nástavce k horské vpusti THV 1240/620/100, 200, 300 mm (vnitřní rozměry)
- Na spojované části (Horská vpust´ - nástavce) se po očištění na spojovaná místa nanese vyrovnávací hmota s min. pevností 35MPa (u tmelů na bázi cementu je nutné důkladné nasáknutí betonu u spoje vodou)
- Spojovací hmota musí mít takovou koexistenci, aby po nanesení a vyrovnání při stlačení dalším prstencem se vytlačila do spoje. Spoj se následně zahladí
- Vyrovnávací prstence jsou osazeny 4ks závěsů Pfeifer RD 20 v rozích
- Vyhovuje prostředí XF4
Pro výrobky platí:
PN OBB 72 3116, ČSN EN 1917
Certifikace:
ES Prohlášení o vlastnostech dle ČSN EN 1917
Technické informace
- Vnitřní rozměry délka:1240 mm
- Vnitřní rozměry šířka:620 mm
- Vnitřní rozměry výška:300 mm
- Množství:1 ks/pal
- Hmotnost:380 kg/ks
- Množství na kamion 24t:18 ks
Dokumenty ke stažení
Certifikáty
- Prohlášení (obecné) (350.78 KB)
- Osvědčení SŽDC (640.56 KB)
CAD
Děkujeme Vám za projevený zájem o naše výrobky.
Výkresová dokumentace prvků ve formátu pro AutoCad je k dispozici pouze přihlášeným uživatelům. Prosím přihlaste se, nebo se zaregistrujte.
Pokud budete mít nějaký problém neváhejte nás kontaktovat.
- Technický výkres DXF (5.64 MB)

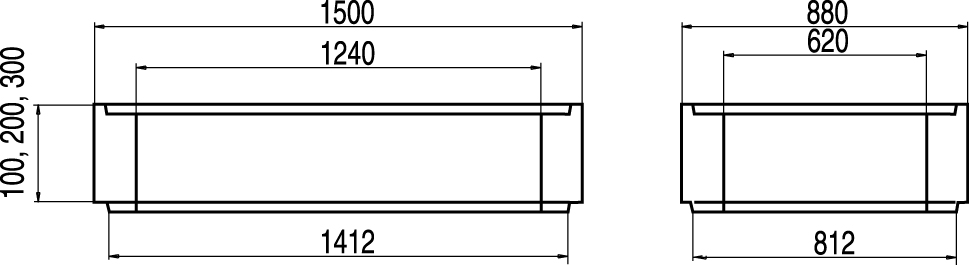

Technické výkresy
- Technický výkres JPG (97.43 KB)
Technické listy
- Technický list (403.95 KB)
Postupy
- Zásady montáže šachtových prvků (71.37 KB)
